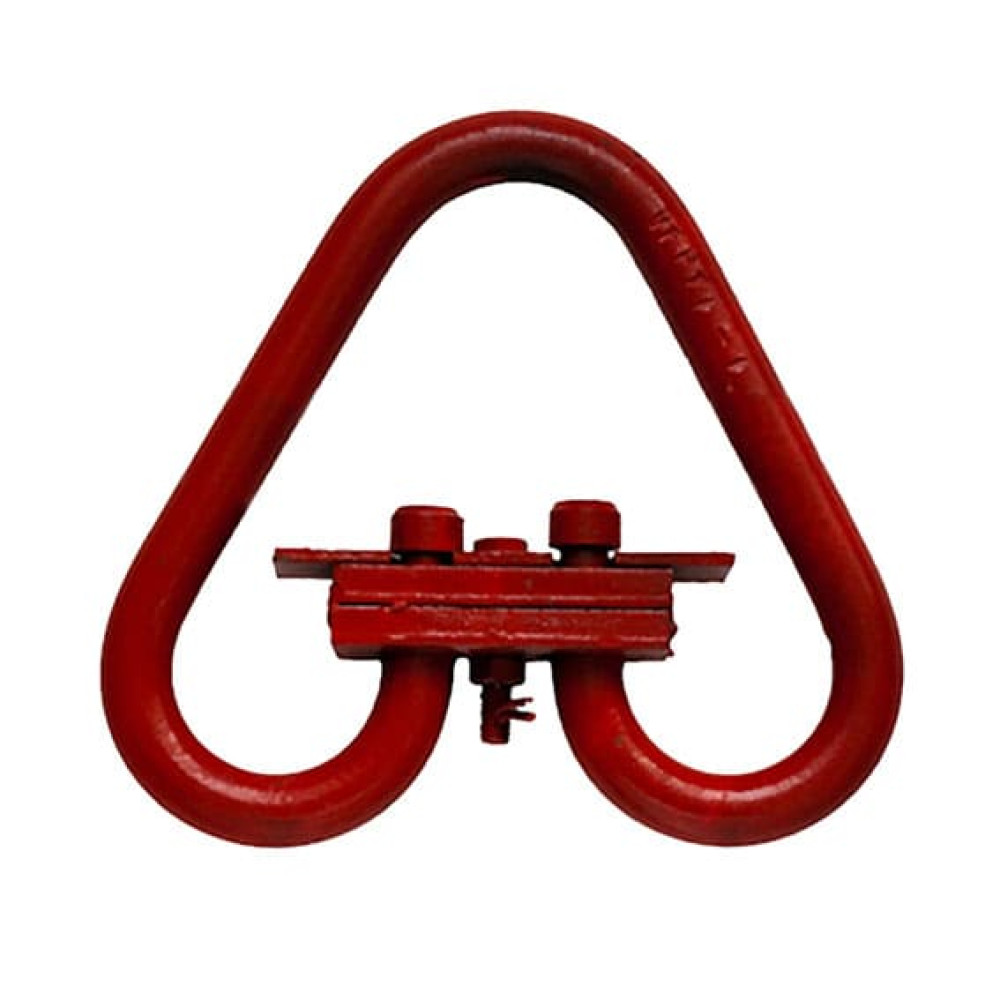

Грузовое треугольное звено типа РТ (разборное треугольное) - идеальное решение для производства грузоподъемных стропов канатных.
Звено Рт1 изготовлено из легированной стали 30ХГСА, соответствующей ТУ 3150-000-77882482-2010. Основное преимущество этого грузового звена - возможность самостоятельной разборки. Это необходимо в случае замены поврежденной ветви, установки ветви другого размера или использования другого грузозахватного приспособления с захватом для листа вместо чалочного крюка. Звенья изготавливаются на заводах бывшего СНГ. В стропах это звено выполняет роль несущего и надевается на крюк крана. Треугольная лира устанавливается на грузоподъемные стропы типа 2СК, 2СТ, 4СК, 4СТ по согласованию с заказчиком - "под заказ".
ПРИМЕНЕНИЕ ЗВЕНА 8РТ1 ГОСТ 25573-80:
для изготовления ветвевых грузоподъемных стропов из каната и текстиля.
ПРЕИМУЩЕСТВА РАЗБОРНОГО ТРЕУГОЛЬНОГО ЗВЕНА РТ:
- выбор рабочей нагрузки от 4,0 до 32,0 тонн.
- Запас прочности 5:1.
- Разборная конструкция облегчает эксплуатацию стропов.
- Покрыто окраской для эстетичного вида и защиты от воздействия окружающей среды.
| Обозначение звена | Рабочая нагрузка, т |
A | B | C | D | Размеры, мм | Масса, кг | |
| 8Рт1-4,0 | 4,0 | 54 | 194 | 210 | 20 | 125 | 145 | 3,19 |
| 8Рт1-5,0 | 5,0 | 60 | 202 | 230 | 22 | 142 | 160 | 4,16 |
| 8Рт1-6,3 | 6,3 | 68 | 233 | 256 | 25 | 160 | 190 | 5,67 |
| 8Рт1-8,0 | 8,0 | 74 | 262 | 287 | 28 | 185 | 215 | 7,88 |
| 8Рт1-10,0 | 10,0 | 80 | 290 | 310 | 32 | 190 | 240 | 10,5 |
| 8Рт1-12,5 | 12,5 | 90 | 322 | 350 | 36 | 215 | 270 | 13,65 |
| 8Рт1-16,0 | 16,0 | 100 | 356 | 385 | 40 | 236 | 290 | 22,2 |
| 8Рт1-20,0 | 20,0 | 110 | 390 | 410 | 45 | 245 | 330 | 29,4 |
| 8Рт1-25,0 | 25,0 | 125 | 453 | 435 | 50 | 250 | 380 | 39,5 |
| 8Рт1-32,0 | 32,0 | 140 | 510 | 480 | 55 | 285 | 420 | 55,8 |
