Зажим для каната HDG G450 – специализированное крепежное изделие для работы со стальными тросами, подходящее для выполнения грузоподъемных операций. Изготовлен из высококачественной стали с оцинкованным покрытием, что обеспечивает долговечность и устойчивость к коррозии. Соответствие стандарту ДСТУ EN 13411-5:2018 подтверждается сертификатом качества.
Зажим HDG G450 используется для крепления, удлинения тросов и создания петель на концах канатов. Это надежное и простое в эксплуатации решение для строительных, хозяйственных и монтажных работ.
Основные характеристики
- Материал: высокопрочная углеродистая сталь.
- Покрытие: оцинковка для защиты от коррозии.
- Стандарт: ДСТУ EN 13411-5:2018, HDG G450.
- Сертификат качества и гарантия: 6 месяцев.
- Диаметры канатов: от 4 мм до 50 мм.
Преимущества зажима HDG G450
- Простота и удобство в использовании. Для фиксации троса достаточно открутить гайки, установить трос в специальное ложе, вернуть скобу на место и равномерно затянуть гайки.
- Широкий выбор размеров, подходящих для различных диаметров канатов.
- Устойчивость к внешним воздействиям благодаря оцинкованному покрытию.
- Эстетичный внешний вид позволяет использовать изделие в видимых конструкциях.
Применение
Канатные зажимы HDG G450 подходят для выполнения грузоподъемных операций, крепежа конструкций, удлинения тросов и создания петель. Для менее сложных задач можно использовать стандартные зажимы DIN 741.

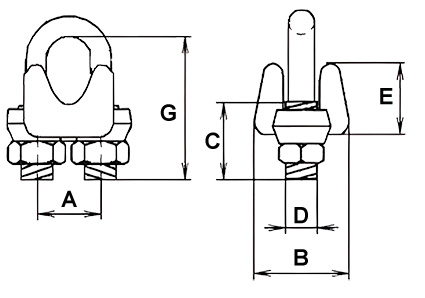

Технические параметры и размеры зажимов HDG G450
|
Обозначение |
Номинальный размер зажима |
Номинальный размер каната |
A |
B |
C |
E |
G |
Масса, 1 шт |
|
дюймы |
мм |
мм |
мм |
мм |
мм |
мм |
кг |
|
|
4мм |
1/8 |
3-4 |
12,0 |
20,5 |
11,0 |
9,4 |
18,0 |
0,023 |
|
5мм |
3/16 |
5 |
15,0 |
24,0 |
14,0 |
12,7 |
24,0 |
0,040 |
|
6мм |
1/4 |
6-7 |
19,0 |
30,0 |
12,5 |
16,8 |
26,0 |
0,080 |
|
8мм |
5/16 |
8 |
22,5 |
33,5 |
19,0 |
18,5 |
35,0 |
0,140 |
|
10мм |
3/8 |
9-10 |
25,5 |
41,5 |
19,0 |
23,0 |
38,0 |
0,190 |
|
13мм |
1/2 |
12-13 |
30,0 |
48,5 |
25,5 |
28,5 |
47,0 |
0,340 |
|
14мм |
9/16 |
14-15 |
33,5 |
52,5 |
32,0 |
34,0 |
60,0 |
0,450 |
|
16мм |
5/8 |
16 |
33,5 |
52,5 |
32,0 |
34,0 |
70,0 |
0,450 |
|
19мм |
3/4 |
18-20 |
38,0 |
57,0 |
36,5 |
35,5 |
79,0 |
0,680 |
|
22мм |
7/8 |
22 |
44,5 |
62,0 |
41,0 |
40,0 |
89,0 |
1,090 |
|
26мм |
1 |
24-26 |
48,0 |
66,5 |
46,0 |
45,0 |
98,0 |
1,130 |
|
30мм |
1 1/8 |
28-30 |
51,0 |
71,5 |
51,0 |
48,5 |
108,0 |
1,310 |
|
34мм |
1 1/4 |
32-34 |
59,0 |
79,5 |
56,0 |
55,0 |
- |
- |
|
40мм |
1 1/2 |
38-40 |
65,5 |
86,5 |
60,5 |
62,0 |
- |
- |
Инструкция по сборке зажима
- Сформируйте петлю на конце каната или загните его на коуш.
- Установите первый зажим на конце обратной части каната. Зажим должен находиться ближе к свободному концу.
- Второй зажим установите непосредственно рядом с коушем или основанием петли.
- Если требуется, установите дополнительные зажимы, равномерно распределяя их между первым и вторым.
- Затяните гайки, используя рекомендуемый момент затяжки, и проверьте прочность фиксации.
Момент затяжки и количество зажимов
|
Обозначение |
Номинальный диаметр зажима |
Номинальный диаметр каната |
Минимальное количество зажимов |
Длина обратного конца каната от коуша |
Момент затяжки, (а) |
|
дюймы |
мм |
шт |
мм |
Нм |
|
|
4мм |
1/8 |
3-4 |
2 |
85 |
6,1 |
|
5мм |
3/16 |
5 |
2 |
95 |
10,2 |
|
6мм |
1/4 |
6-7 |
2 |
120 |
20,3 |
|
8мм |
5/16 |
8 |
3 |
133 |
40,7 |
|
10мм |
3/8 |
9-10 |
3 |
165 |
61,0 |
|
13мм |
1/2 |
12-13 |
3 |
292 |
88,0 |
|
14мм |
9/16 |
14-15 |
3 |
305 |
129,0 |
|
16мм |
5/8 |
16 |
3 |
305 |
129,0 |
|
19мм |
3/4 |
18-20 |
4 |
460 |
176,0 |
|
22мм |
7/8 |
22 |
4 |
480 |
305,0 |
|
26мм |
1 |
24-26 |
5 |
660 |
305,0 |
|
30мм |
1 1/8 |
28-30 |
6 |
860 |
305,0 |
|
34мм |
1 1/4 |
32-34 |
7 |
1120 |
488,0 |
|
40мм |
1 1/2 |
38-40 |
8 |
1370 |
488,0 |
Примечание: при использовании большего количества зажимов, чем указано в таблице, длина обратного конца каната должна быть пропорционально увеличена.
Зажимы HDG G450 – это надежное и долговечное решение для крепежных задач. Выбирайте высокое качество для ваших проектов!
