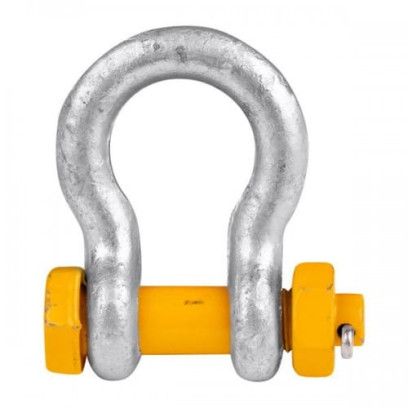

Такелажна скоба G2130 — підвищена надійність для відповідальних монтажних з'єднань
Скоба такелажна G2130 — це омегоподібний вантажопідйомний елемент, розроблений для з’єднання гнучких і жорстких компонентів вантажопідйомного оснащення. Завдяки конструкції з болтовим з’єднанням (болт-гайка-шплінт), ця модель забезпечує максимальну фіксацію, що особливо важливо при тривалому навантаженні, динамічних рухах або вібраціях.
Такі скоби широко використовуються в монтажних роботах, логістиці, будівництві, судноплавстві та на виробництві. Вони підходять для ситуацій, де безпека з’єднання має критичне значення.
Технічні характеристики:
-
Тип скоби: Омегоподібна (Bow Shackle)
-
Тип фіксації: Болт-гайка-шплінт
-
Матеріал: Високоміцна сталь
-
Покриття: Оцинковане
-
Коефіцієнт запасу міцності: 6:1
-
Стандарт: ДСТУ EN 13889:2014
-
Гарантія: 6 місяців
Основні переваги:
-
Підвищена безпека та стійкість до самовідкривання
-
Можливість використання в умовах постійної вібрації
-
Стійкість до корозії та механічного зносу
-
Тривалий термін служби
-
Сумісність із широким спектром канатів, ланцюгів і строп
Застосування:
-
Вантажопідйомні та монтажні роботи
-
Судноплавство, портова логістика
-
Будівництво та промислові об’єкти
-
Підвісні системи, такелаж, підйом вантажів
-
Сфери з підвищеними вимогами до безпек
Характеристики - Скоби такелажні омегоподібні з гайкою G2130
| Робоче навантаження, т | Розміри, мм | Маса, кг | ||||||||
| A | B | C | D | E | F | G | H | I | ||
| 0,5 | 11.9 | 7.85 | 28.7 | 6.35 | 19.8 | 15.5 | 46.7 | 32.5 | 6.35 | 0.05 |
| 1 | 16.8 | 11.2 | 36.6 | 9.65 | 26.2 | 23.1 | 63.0 | 45.2 | 9.65 | 0.15 |
| 1,5 | 19.1 | 12.7 | 42.9 | 11.2 | 29.5 | 26.9 | 74.0 | 51.5 | 11.2 | 0.22 |
| 2 | 20.6 | 16.0 | 47.8 | 12.7 | 33.3 | 30.2 | 83.5 | 58.5 | 12.7 | 0.36 |
| 3,25 | 26.9 | 19.1 | 60.5 | 16.0 | 42.9 | 38.1 | 106.0 | 74.5 | 17.5 | 0.62 |
| 4,75 | 31.8 | 22.4 | 71.5 | 19.1 | 51.0 | 46.0 | 126.0 | 89.0 | 20.6 | 1.23 |
| 6,5 | 36.6 | 25.4 | 84.0 | 22.4 | 58.0 | 53.0 | 148.0 | 102.0 | 24.6 | 1.79 |
| 8,5 | 42.9 | 28.7 | 95.5 | 25.4 | 68.5 | 60.5 | 167.0 | 119.0 | 26.9 | 2.28 |
| 9,5 | 46.0 | 31.8 | 108.0 | 28.7 | 74.0 | 68.5 | 190.0 | 131.0 | 31.8 | 3.75 |
| 12 | 51.5 | 35.1 | 119.0 | 31.8 | 82.5 | 76.0 | 210.0 | 146.0 | 35.1 | 5.31 |
| 13,5 | 57.0 | 38.1 | 133.0 | 35.1 | 92.0 | 84.0 | 233.0 | 162.0 | 38.1 | 7.18 |
| 17 | 60.5 | 41.4 | 146.0 | 38.1 | 98.5 | 92.0 | 254.0 | 175.0 | 41.1 | 8.62 |
| 25 | 73.0 | 51.0 | 178.0 | 44.5 | 127.0 | 106.0 | 313.0 | 225.0 | 57.0 | 15.4 |
| 35 | 82.5 | 57.0 | 197.0 | 51.0 | 146.0 | 122.0 | 348.0 | 253.0 | 81.0 | 23.7 |
| 55 | 105.0 | 70.0 | 267.0 | 66.5 | 184.0 | 145.0 | 453.0 | 327.0 | 79.5 | 44.6 |
| 85 | 127.0 | 82.5 | 330.0 | 76.0 | 200.0 | 165.0 | 546.0 | 365.0 | 92.0 | 70.0 |
