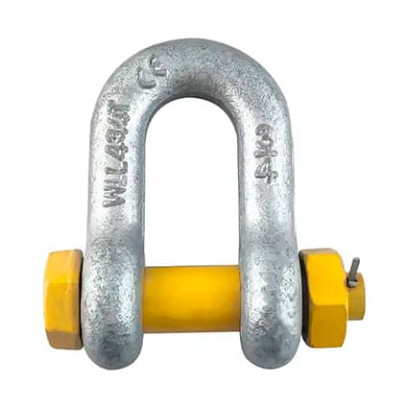

Скоба такелажна G2150 пряма з болтом і гайкою — надійний фітинг для вантажопідйомних робіт
Скоба такелажна типу G2150 — це високоякісний знімний елемент, який використовується для з’єднання стропів, захватів, ланцюгів, тросів та інших компонентів вантажопідйомного оснащення. Виготовлена з високоміцної легованої сталі з оцинкованим покриттям, що забезпечує стійкість до зношування та корозії. Відповідає стандарту ДСТУ EN 13889:2014. Широко застосовується в промисловості, будівництві, портах, сільському господарстві, логістиці, автомобілебудуванні.
Основні характеристики:
-
Тип скоби: пряма (тип D)
-
Тип з'єднання: болт з гайкою та отворами під шплінт
-
Матеріал: високоміцна легована сталь
-
Покриття: цинкове (оцинковка)
-
Коефіцієнт запасу міцності: 6:1
-
Гарантія: 6 місяців
-
Стандарт: ДСТУ EN 13889:2014
-
Вантажопідйомність: від 1,0 до 85,0 тонн (залежно від моделі)
Застосування скоб G2150:
-
монтажні й такелажні роботи
-
підйом і переміщення вантажів
-
фіксація елементів вантажопідйомного обладнання
-
використання з буксирувальними тросами, стропами, ланцюгами
-
робота з траверсами та гаком крана
Переваги:
-
компактні розміри при високій вантажопідйомності
-
оцинковане покриття забезпечує стійкість до іржі
-
зручне встановлення та багаторазове використання
-
надійність з’єднання завдяки болту, гайці та шплінту
-
універсальність у різних сферах застосування
Характеристики - Скоби такелажні з гайкою G2150
|
Вантажопідйомність, тн |
Розмір в дюймах
|
Розміри, мм |
Маса, кг |
||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
|||
|
0.50 |
1/4 |
11.90 |
7.85 |
6.35 |
15.50 |
19.10 |
40.40 |
24.60 |
39.60 |
6.35 |
0.06 |
|
0.75 |
5/16 |
13.50 |
9.65 |
7.85 |
19.10 |
25.40 |
48.50 |
29.50 |
46.20 |
7.85 |
0.10 |
|
1.00 |
3/8 |
16.80 |
11.20 |
9.65 |
23.10 |
31.00 |
58.50 |
35.80 |
55.00 |
9.65 |
0.15 |
|
1.50 |
7/16 |
19.10 |
12.70 |
11.20 |
26.90 |
36.10 |
67.50 |
41.10 |
63.50 |
11.20 |
0.22 |
|
2.00 |
1/2 |
20.60 |
16.00 |
12.70 |
30.20 |
41.40 |
77.00 |
46.00 |
71.00 |
12.70 |
0.34 |
|
3.25 |
5/8 |
26.90 |
19.10 |
16.00 |
38.10 |
51.00 |
95.50 |
58.50 |
89.50 |
16.00 |
0.67 |
|
4.75 |
3/4 |
31.80 |
22.40 |
19.10 |
46.00 |
60.50 |
115.00 |
70.00 |
103.00 |
20.60 |
1.14 |
|
6.50 |
7/8 |
36.60 |
25.40 |
22.40 |
53.00 |
71.50 |
135.00 |
81.00 |
120.00 |
24.60 |
1.74 |
|
8.50 |
1 |
42.90 |
28.70 |
25.40 |
60.50 |
81.00 |
151.00 |
93.50 |
135.00 |
25.40 |
2.52 |
|
9.50 |
1 1/8 |
46.00 |
33.00 |
29.70 |
67.30 |
90.70 |
171.00 |
103.20 |
150.80 |
29.10 |
3.45 |
|
12.00 |
1 1/4 |
51.50 |
35.10 |
31.80 |
76.00 |
100.00 |
191.00 |
115.00 |
165.00 |
35.10 |
4.90 |
|
13.50 |
1 3/8 |
57.00 |
38.10 |
35.10 |
84.00 |
111.00 |
210.00 |
127.00 |
183.00 |
38.10 |
6.24 |
|
17.00 |
1 1/2 |
60.50 |
41.40 |
38.10 |
92.00 |
122.00 |
230.00 |
137.00 |
196.00 |
41.10 |
8.39 |
|
25.00 |
1 3/4 |
73.00 |
51.00 |
44.50 |
106.00 |
146.00 |
279.00 |
162.00 |
230.00 |
54.00 |
14.20 |
|
35.00 |
2 |
82.50 |
57.00 |
51.50 |
122.00 |
172.00 |
312.00 |
184.00 |
264.00 |
51.00 |
21.20 |
|
55.00 |
2 1/2 |
105.00 |
70.00 |
66.50 |
145.00 |
203.00 |
377.00 |
238.00 |
344.00 |
66.50 |
38.60 |
|
85.00 |
3 |
127.00 |
82.50 |
76.50 |
165.00 |
216.00 |
429.00 |
279.00 |
419.00 |
89.00 |
56.00 |
