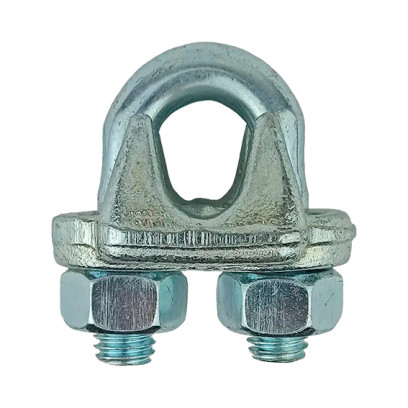

Канатний затискач HDG G450 — це спеціалізований елемент кріплення, призначений для роботи зі сталевими канатами, зокрема в умовах підйомних операцій. Виготовлений із високоякісної сталі з оцинкованим покриттям, що забезпечує міцність та стійкість до корозії. Відповідність стандарту ДСТУ EN 13411-5:2018 підтверджена сертифікатом якості.
Цей зажим використовується для закріплення канатів, подовження відрізків канату та формування петель на їхніх кінцях. Це надійне та просте у використанні рішення для монтажних, будівельних і побутових завдань.
Основні характеристики
- Матеріал: високоміцна вуглецева сталь.
- Покриття: оцинковане для захисту від корозії.
- Стандарт: ДСТУ EN 13411-5:2018, HDG G450.
- Гарантія: 6 місяців.
- Діаметри канатів: від 4 мм до 50 мм.
Переваги канатного зажима HDG G450
- Простота у використанні. Для фіксації канату необхідно послабити гайки, розмістити канат у відповідному ложі, повернути скобу на місце та рівномірно затягнути гайки.
- Широкий вибір розмірів для різних діаметрів канатів.
- Стійкість до зовнішніх впливів завдяки оцинкованому покриттю.
- Охайний вигляд, що дозволяє використовувати виріб у видимих конструкціях.
Застосування
Зажими HDG G450 підходять для підйомних операцій, фіксації конструкцій, подовження канатів і створення петель. Для менш відповідальних завдань можна використовувати стандартні зажими DIN 741.
Технічні характеристики та розміри канатних зажимів HDG G450
|
Позначення |
Номінальний розмір затискача |
Номінальний розмір каната |
A |
B |
C |
E |
G |
Маса, 1 шт |
|
дюйми |
мм |
мм |
мм |
мм |
мм |
мм |
кг |
|
|
4мм |
1/8 |
3-4 |
12,0 |
20,5 |
11,0 |
9,4 |
18,0 |
0,023 |
|
5мм |
3/16 |
5 |
15,0 |
24,0 |
14,0 |
12,7 |
24,0 |
0,040 |
|
6мм |
1/4 |
6-7 |
19,0 |
30,0 |
12,5 |
16,8 |
26,0 |
0,080 |
|
8мм |
5/16 |
8 |
22,5 |
33,5 |
19,0 |
18,5 |
35,0 |
0,140 |
|
10мм |
3/8 |
9-10 |
25,5 |
41,5 |
19,0 |
23,0 |
38,0 |
0,190 |
|
13мм |
1/2 |
12-13 |
30,0 |
48,5 |
25,5 |
28,5 |
47,0 |
0,340 |
|
14мм |
9/16 |
14-15 |
33,5 |
52,5 |
32,0 |
34,0 |
60,0 |
0,450 |
|
16мм |
5/8 |
16 |
33,5 |
52,5 |
32,0 |
34,0 |
70,0 |
0,450 |
|
19мм |
3/4 |
18-20 |
38,0 |
57,0 |
36,5 |
35,5 |
79,0 |
0,680 |
|
22мм |
7/8 |
22 |
44,5 |
62,0 |
41,0 |
40,0 |
89,0 |
1,090 |
|
26мм |
1 |
24-26 |
48,0 |
66,5 |
46,0 |
45,0 |
98,0 |
1,130 |
|
30мм |
1 1/8 |
28-30 |
51,0 |
71,5 |
51,0 |
48,5 |
108,0 |
1,310 |
|
34мм |
1 1/4 |
32-34 |
59,0 |
79,5 |
56,0 |
55,0 |
- |
- |
|
40мм |
1 1/2 |
38-40 |
65,5 |
86,5 |
60,5 |
62,0 |
- |
- |
Інструкція зі складання
- Сформуйте петлю на кінці канату або загніть його навколо коуша.
- Встановіть перший зажим на кінці канату, закріпивши його ближче до вільного краю.
- Другий зажим встановіть поруч із коушем або основою петлі.
- За необхідності розмістіть додаткові зажими рівномірно між першим і другим.
- Затягніть гайки за допомогою рекомендованих значень крутного моменту, забезпечуючи надійне закріплення.
Крутний момент і кількість зажимів
|
Позначення |
Номінальний діаметр затискача |
Номінальний діаметр каната |
Мінімальна кількість затискачів |
Довжина зворотного кінця каната від коуша |
Момент затягування, (а) |
|
дюйми |
мм |
шт |
мм |
Нм |
|
|
4мм |
1/8 |
3-4 |
2 |
85 |
6,1 |
|
5мм |
3/16 |
5 |
2 |
95 |
10,2 |
|
6мм |
1/4 |
6-7 |
2 |
120 |
20,3 |
|
8мм |
5/16 |
8 |
3 |
133 |
40,7 |
|
10мм |
3/8 |
9-10 |
3 |
165 |
61,0 |
|
13мм |
1/2 |
12-13 |
3 |
292 |
88,0 |
|
14мм |
9/16 |
14-15 |
3 |
305 |
129,0 |
|
16мм |
5/8 |
16 |
3 |
305 |
129,0 |
|
19мм |
3/4 |
18-20 |
4 |
460 |
176,0 |
|
22мм |
7/8 |
22 |
4 |
480 |
305,0 |
|
26мм |
1 |
24-26 |
5 |
660 |
305,0 |
|
30мм |
1 1/8 |
28-30 |
6 |
860 |
305,0 |
|
34мм |
1 1/4 |
32-34 |
7 |
1120 |
488,0 |
|
40мм |
1 1/2 |
38-40 |
8 |
1370 |
488,0 |
Примітка: якщо використовується більше зажимів, ніж зазначено в таблиці, довжина кінця канату має бути пропорційно збільшена.
Канатні зажими HDG G450 — надійне та довговічне рішення для ваших завдань. Обирайте якість для своїх проєктів!
